Los movimientos sísmicos se producen constantemente, la tierra siempre está en movimiento, aunque muchas de esas veces no se siente porque son muy pequeños los mismos. Pero para medir estos movimientos se encuentran el sismógrafo, un instrumento muy esencial y que desde hace muchos años es utilizados para conocer la magnitud de dichos movimientos.
En el siguiente artículo te explicaremos de qué trata un sismógrafo, cuales son los tipos, sus partes, y quien lo invento, y cómo se produce un terremoto, así que te invitamos a que continúes leyendo.
¿Qué es un sismógrafo?
El sismógrafo, también conocido como sismómetro, es un instrumento que permite medir los terremotos o pequeños temblores que son provocados por los movimientos de las placas tectónicas. Posee un péndulo que esta inmóvil por inercia, mientras su alrededor se mueve; este con un punzón escribe sobre un rodillo de papel, al empezar la vibración que registra el movimiento.
De hecho, ha sido un instrumento esencial para aportar nuevos datos sobre los casi 3.500 terremotos que provocó la plataforma de gas Castor.
¿Quién invento el sismógrafo?
El sismógrafo lo creo el físico escocés James David Forbes e el año 1842, este realizo grandes estudios referentes al calor y los glaciales, y crea este artefacto como apoyo para registrar los sismos, temblores pequeños y terremotos de cualquier categoría. También se usan para detectar explosiones de pruebas nucleares, para así los geólogos elaborar mapas del fondo de la tierra.

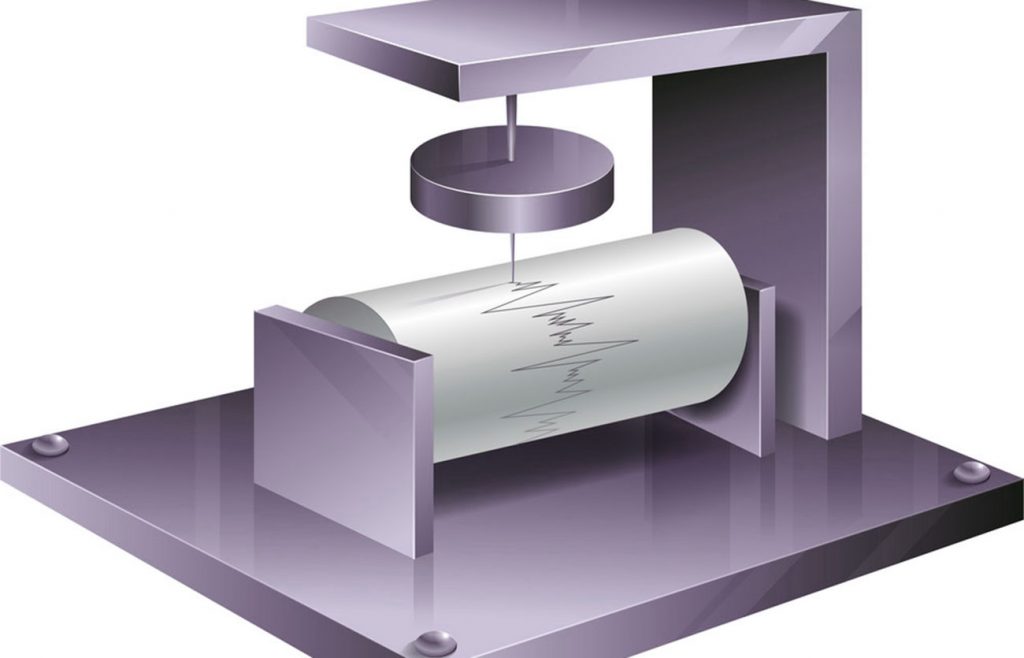

¿Cuáles son las partes de un Sismógrafo?
Un sismógrafo está compuesto por diferentes partes que son las siguientes:
- Un soporte.
- Hilo fino.
- Cuerpo de elevada inercia.
- Aguja que contenga tinta.
- Tambor con papel.
- Zona de movimiento.
- Base fija al terreno.
Con los años el sismógrafo es un equipo profesional y sofisticado, en la actualidad los hay electrónicos, con un sensor denominado geófonos y un sensor que es el hidrófono. También posee un dispositivo que detecta los sismos por muy mínimos, que las personas no pueden sentir.
¿Cuáles son los tipos de sismógrafo?
Desde que se inventó el primer sismógrafo, han variado en su forma y continuación los conocerás:
- Sismógrafo vertical: este trabaja con la inercia de los cuerpos, ya que posee una masa que cuelga de manera que las oscilaciones sísmicas chocan con esta. Es una masa aguantada de un resorte pegado a un soporte de la superficie terrestre, y al zarandearse mediante las ondas sísmicas, la quietud de la masa permite que este en reposo en el mismo lugar tan sólo por algunos intervalos.
Luego se produce oscilación en el péndulo, y reporta los auténticos movimientos del suelo.
- Sismógrafo horizontal: se usapara sondear y controlar las oscilaciones horizontales de la tierra al generarse un sismo, este se sujeta al suelo con una base rigurosa y enganchada a un hilo fino a una masa grande por la inercia. la base se sacude al ritmo de los movimientos horizontales, el hilo inflexible aguanta todo y lo mantiene en un conjunto.
El extremo fino hace de lápiz, cuya tinta plasma en el papel del tambor que va girando, las líneas del movimiento de la base.
- Sismógrafo electromagnético: estos detectan los movimientos de la tierra o de la masa electrónicamente, y los almacenan en forma digital en una cinta del aparato y en otros elementos de registro digitales. Al deslizarse la masa se provoca electricidad que mueve una bobina dentro de un campo magnético de un imán.
Al moverse la tierra se crea una corriente en la bobina, con una velocidad proporcional a las oscilaciones del suelo, el primer sismógrafo de este tipo se uso en el año de 1950, con un galvanómetro que amplifica las ondas, y se escribe en un papel de tipo fotográfico, arrojando los movimientos, también está el aperiódico de Galitzin.
- Sismógrafo de banda ancha: son capaces de registrar de manera amplia un rango de frecuencia, basado en una masa de prueba, limitada por fuerzas eléctricas y manejadas por procesos electrónicos.
- Sismógrafo electrónico: es muy usado en los profesionales e investigadores del área de geología, y prestan apoyo a los riesgos sismológicos. Este es una herramienta de códigos abiertos, que permite programar instrucciones para ejecutar el micro controlador y así lograr las señales recibidas por las vibraciones del sensor, que se llama piezoeléctrico.
Es muy fácil de usar y con solo seguir instrucciones se obtienen los resultados, este almacena las vibraciones, golpes u oscilaciones que percibe el sensor. Las señales eléctricas son de forma permanente, y registrando las frecuencias altas así como las bajas que se perciben.
- Sismógrafo de péndulo: es una masa de porción pequeña, extendida por un alambre que se somete a tensión, en 1856, Luigi Palmieri, elaboró un sismógrafo para pronosticar erupciones volcánicas del Vesubio.
¿Cómo hacer un sismógrafo casero?
Para elaborar un sismógrafo casero, se requiere de materiales tales como:
- Una caja de zapatos con tapa.
- Un artículo pesado para aguantar la caja.
- Lápiz con goma.
- Clavos.
- Arandelas.
- Plastilina.
- Cinta adhesiva.
- 2 clips.
- Tijeras.
- 2 hojas de papel.
Elaboración del sismógrafo casero
- Se abre un orificio mínimo orificio en el centro y otro a los extremos de la tapa de la caja.
- Se coloca la caja abierta y parada, por encima de uno de los lados, introduciendo un objeto que sea pesado y lo sostenga.
- Colocar la tapa de la caja por encima en forma de “T”.
- Al mismo tiempo, colocar el contrapeso cerca de la punta del lápiz y amarrándolo para evitar que se salga.
- Colocar una cinta pequeña de plastilina entre la punta del lápiz y el contrapeso, para que no se deslice.
- El contrapeso debe quedar bien aguantando por el lápiz, para que registre las oscilaciones del sismógrafo, y al contactar con el papel, dibuje con precisión las líneas.
- Estirar uno de los extremo con un clips para sujetar en la goma del lápiz, enlazado el cordel al extremo del clip y se pasa el mismo por el orificio de la tapa de la caja y amarrar al segundo clip.
- Las hojas de papel se cortan horizontalmente en cintas, enrolándolas, para que registren los desplazamientos del terremoto.
- Se coloca una cinta de papel al lado de la caja y por debajo del orificio de la tapa, permitiendo que se mueva.
